Зануление – невидимый страж электробезопасности

В мире мощных электрических установок безопасность – это не просто требование, а фундаментальный принцип, от которого зависят жизни людей и сохранность дорогостоящего оборудования. Каждый инженер и техник знает, что электрический ток невидим, но его последствия могут быть разрушительными. Одним из ключевых и порой недооцененных методов защиты является зануление.

Что это такое? Простое соединение проводов или сложная система? Почему в одних случаях говорят о занулении, а в других – о заземлении? Давайте разберемся в этом важнейшем элементе электробезопасности.

Что такое зануление простыми словами?

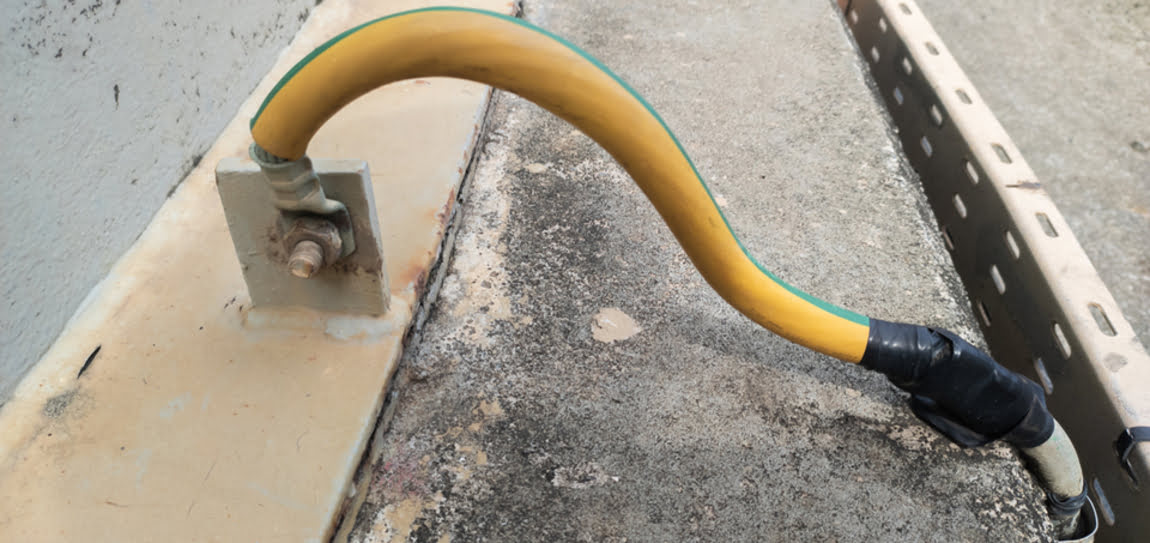

Зануление – это преднамеренное электрическое соединение открытых проводящих частей электроустановки (корпусов двигателей, станков, шкафов управления), которые в нормальном состоянии не находятся под напряжением, с глухозаземленной нейтралью источника питания (трансформатора или генератора) через нулевой защитный проводник.

Звучит сложно? Представьте себе простой сценарий:

1. Внутри мощного электродвигателя из-за вибрации или старения повредилась изоляция фазного провода.
2. Провод коснулся металлического корпуса двигателя.
3. Теперь весь корпус находится под опасным напряжением. Любой, кто его коснется, получит удар током.

А теперь посмотрим, что происходит, если в этой системе есть правильное зануление. Как только фазный провод касается зануленного корпуса, происходит вот что: создается цепь «фаза – нулевой защитный проводник». По сути, это короткое замыкание (КЗ).

И в этом его гениальность! Мы не боремся с током утечки, а превращаем его в полноценное короткое замыкание. Огромный ток КЗ моментально вызывает срабатывание защитного аппарата – автоматического выключателя или предохранителя – который отключает питание поврежденного участка за доли секунды. Опасность устранена еще до того, как кто-либо успел к ней прикоснуться.

Основной принцип зануления – превращение пробоя на корпус в короткое замыкание для мгновенного автоматического отключения питания.

В чем разница между заземлением и занулением?

 А как проверить качество заземления можно почитать в данной статье >>>> подробнее

Ключевые требования к организации зануления

Правильно выполненное зануление – это залог надежной защиты. ПУЭ предъявляет строгие требования:

• Непрерывность цепи:Нулевой защитный проводник не должен иметь разрывов, выключателей или предохранителей. Он должен быть единым и надежным.
• Проводимость:Сечение нулевых защитных проводников должно быть достаточным, чтобы выдержать ток КЗ без перегрева до момента срабатывания защиты.
• Время отключения:Система должна быть рассчитана так, чтобы время автоматического отключения питания при КЗ на корпус не превышало нормированных значений (например, 0,4 с для сетей 220/380 В).
• Квалификация:Проектирование, монтаж и проверку систем зануления должны выполнять исключительно квалифицированные специалисты с соответствующими допусками.

Зануление – это не просто формальность, а активно действующая система защиты, которая буквально «жертвует» собой (создавая КЗ), чтобы спасти человеческую жизнь и оборудование. Понимание его принципов работы, отличий от заземления и требований к современным системам является обязательным для всех, кто связан с эксплуатацией и проектированием энергетических установок.

Правильный выбор защитного оборудования, автоматов, качественное проектирование и профессиональный монтаж – это инвестиция в безопасность, которая окупается многократно. Наша компания предлагает не только современное и надежное электрооборудование, но и экспертную поддержку в выборе решений, соответствующих самым строгим стандартам безопасности для ваших объектов.
