Электродвигатели при прямом подключении к сети создают высокий пусковой ток и резкий механический момент. Это увеличивает нагрузку на электросеть, ускоряет износ оборудования и может вызывать просадки напряжения. Для решения этих проблем используют устройства плавного пуска и частотные преобразователи.
Оба типа оборудования обеспечивают более мягкий запуск двигателя, но отличаются возможностями, стоимостью и сферой применения. Разберёмся, чем они отличаются и какой вариант выбрать.

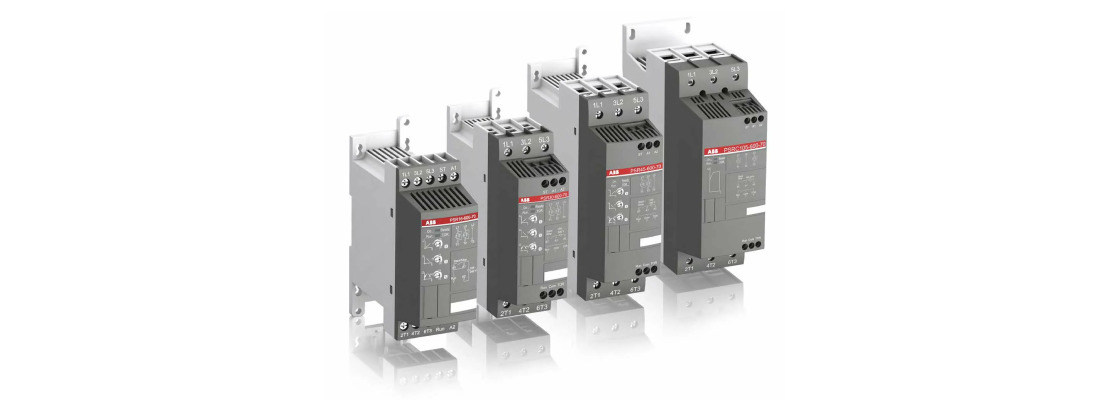

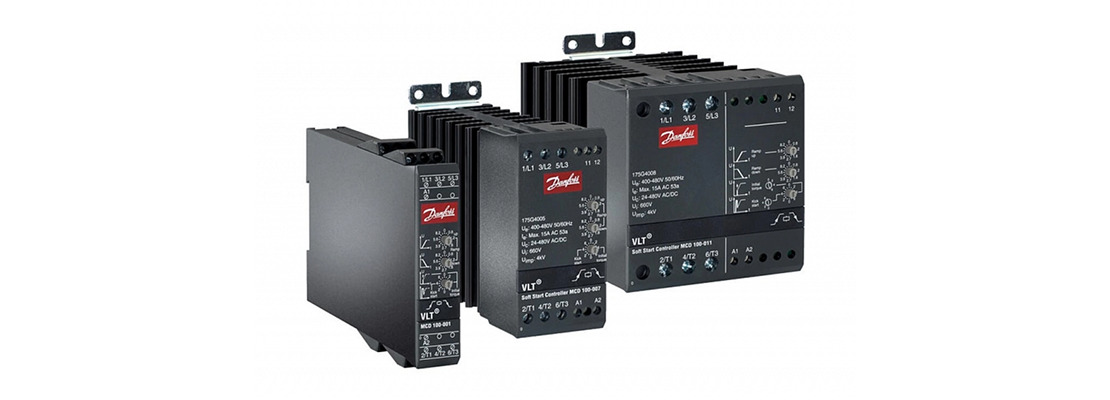

Устройство плавного пуска, или УПП, предназначено для постепенного увеличения напряжения при запуске электродвигателя. В результате двигатель разгоняется без резкого скачка тока и крутящего момента.
После выхода двигателя на номинальную скорость УПП обычно подключает обходной контактор — байпас. Электродвигатель начинает работать напрямую от сети, а силовые полупроводниковые элементы устройства перестают участвовать в его питании.
Некоторые модели также поддерживают плавную остановку. Это полезно, например, в насосных системах, где резкое отключение двигателя может вызвать гидравлический удар.
Основной недостаток заключается в том, что устройство не регулирует скорость двигателя после запуска. Когда разгон завершён, двигатель работает с частотой вращения, определяемой частотой питающей сети, числом полюсов и нагрузкой.
УПП также не всегда подходит для механизмов, которым необходим большой пусковой момент. Снижение напряжения одновременно ограничивает момент двигателя, поэтому при тяжёлом запуске разгон может оказаться слишком долгим или вообще не произойти.

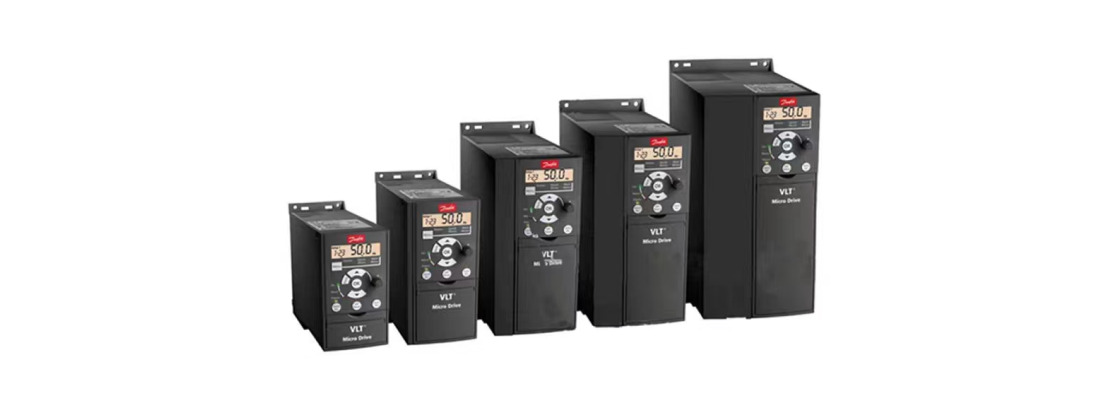

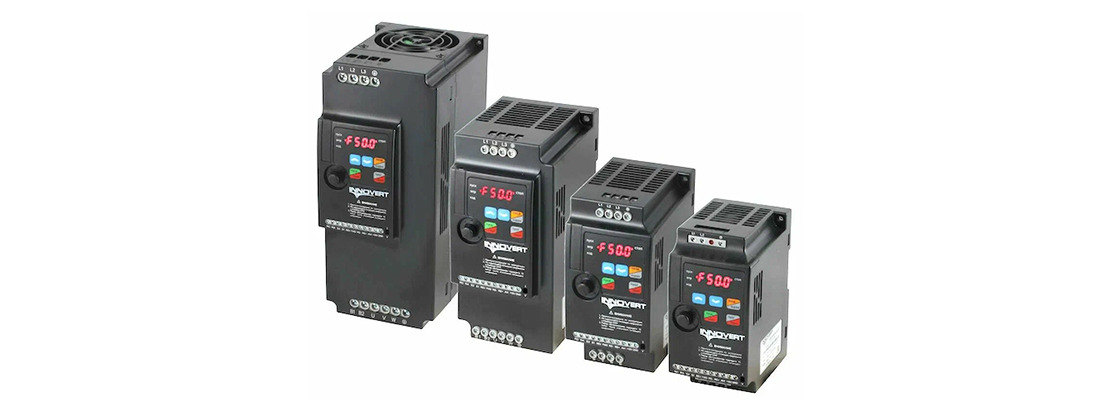

Частотный преобразователь, или ПЧ, изменяет частоту и напряжение питания электродвигателя. Благодаря этому он не только обеспечивает плавный запуск, но и позволяет регулировать скорость и крутящий момент во время работы.
Преобразователь сначала выпрямляет переменное сетевое напряжение, а затем формирует на выходе напряжение с требуемой частотой. Управление двигателем осуществляется на протяжении всего времени его работы.
ПЧ стоит дороже УПП и требует более грамотного подбора и настройки. При монтаже необходимо учитывать электромагнитные помехи, длину моторного кабеля, условия охлаждения и требования производителя двигателя.
В некоторых системах могут понадобиться дополнительные компоненты:
Частотный преобразователь также создаёт собственные электрические потери, поскольку постоянно участвует в питании двигателя.
УПП подходит, если двигатель большую часть времени работает с постоянной скоростью, а основная задача заключается в снижении пускового тока и механической нагрузки.
Устройство плавного пуска целесообразно использовать в следующих случаях:
УПП применяют для насосов, вентиляторов, компрессоров, конвейеров, дробилок и других механизмов. Однако возможность его использования зависит не только от типа оборудования, но и от характера нагрузки.
Например, для насоса УПП может обеспечить плавный запуск и остановку, но не позволит регулировать подачу изменением оборотов. Для этого понадобится частотный преобразователь.
ПЧ стоит выбрать, если необходимо управлять скоростью двигателя или поддерживать заданный технологический параметр.
Основные случаи применения:
Для насосов и вентиляторов частотное регулирование может заметно сократить энергопотребление. Если требуемая производительность ниже максимальной, ПЧ уменьшает обороты двигателя. Это часто эффективнее, чем регулирование задвижкой, заслонкой или другими механическими способами.
При этом преобразователь сам по себе не гарантирует экономию. Если двигатель постоянно работает на номинальной скорости, расходы на покупку ПЧ могут не окупиться.
Выбор зависит от режима работы насосной установки.
УПП подойдёт, если насос должен включаться, выходить на номинальный режим и работать с постоянной производительностью. Плавная остановка поможет снизить вероятность гидравлического удара.
ПЧ лучше, если необходимо:
Для систем водоснабжения с постоянно меняющимся расходом частотный преобразователь обычно функциональнее.
Если вентилятор постоянно работает на максимальной производительности, достаточно УПП. Оно уменьшит пусковой ток и снизит ударную нагрузку на привод.
Если нужно регулировать воздушный поток, температуру или давление, рациональнее использовать ПЧ. Изменение оборотов обычно обеспечивает более эффективное управление, чем дросселирование воздушного потока заслонками.
Для конвейера с постоянной скоростью и умеренной пусковой нагрузкой может быть достаточно УПП. Оно обеспечит плавный разгон, снизит рывки и уменьшит нагрузку на ленту, редуктор и муфты.
Частотный преобразователь потребуется, если нужно:
При тяжёлом пуске загруженного конвейера следует проверить, сможет ли УПП создать необходимый момент.
Если оборудование должно обмениваться данными с контроллером или диспетчерской системой, необходимо проверить наличие нужных интерфейсов и протоколов связи.
Заменить ПЧ на УПП можно только в том случае, если регулирование скорости и момента не требуется. Устройство плавного пуска решает задачу запуска и остановки, но не заменяет полноценное частотное управление.
Обратная замена обычно возможна: частотный преобразователь способен выполнять плавный запуск. Однако покупать его исключительно ради ограничения пускового тока не всегда экономически оправданно.
Устройство плавного пуска и частотный преобразователь решают разные задачи. УПП — более простое и доступное решение для ограничения пускового тока и снижения механических нагрузок. ПЧ — полноценная система управления электродвигателем, позволяющая регулировать скорость, момент и технологические параметры.
Если двигатель должен после запуска постоянно работать на номинальной скорости, чаще всего достаточно устройства плавного пуска. Если скорость требуется изменять в процессе работы, следует выбирать частотный преобразователь.
Окончательное решение принимают после анализа характеристик двигателя, нагрузки, количества запусков, условий эксплуатации и требований к автоматизации. Для мощного или ответственного оборудования подбор и настройку лучше поручить квалифицированному специалисту.
