Электрические щиты — основа безопасного и управляемого электроснабжения на промышленных, коммерческих и инфраструктурных объектах. Для снабженцев предприятий важно не просто различать названия щитового оборудования, а понимать, какие задачи решает каждый тип, чем отличается комплектация и на какие параметры обращать внимание при заказе. Ошибка на этапе подбора может привести к несоответствию проекту, лишним затратам и проблемам при вводе объекта в эксплуатацию.
По назначению электрические щиты чаще всего делят на распределительные, силовые и управляющие. Несмотря на то что на практике их функции могут пересекаться, у каждого вида есть своя основная роль.

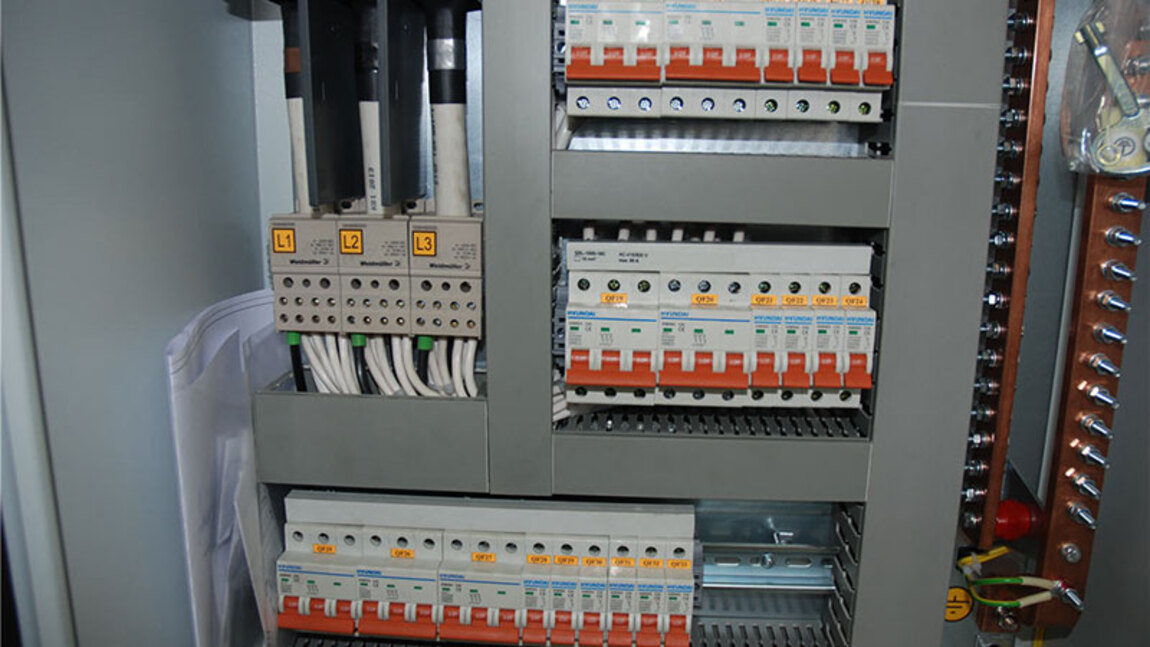

Распределительные щиты предназначены для приема и распределения электроэнергии по отдельным линиям и группам потребителей. Это один из самых распространенных типов щитового оборудования. Его применяют в административных зданиях, цехах, складах, торговых объектах и инженерных системах. Через такой щит могут питаться линии освещения, розеточные группы, маломощное оборудование, вспомогательные системы и локальные участки сети.
Обычно в состав распределительного щита входят вводной автомат, групповые автоматические выключатели, шины N и PE, устройства защитного отключения, реле контроля напряжения, а в некоторых случаях и приборы учета. Главная задача такого решения — обеспечить безопасное, понятное и структурированное распределение нагрузки. Для снабженца здесь важны номинальный ток, количество отходящих линий, степень защиты корпуса, способ монтажа и возможность дальнейшего расширения.

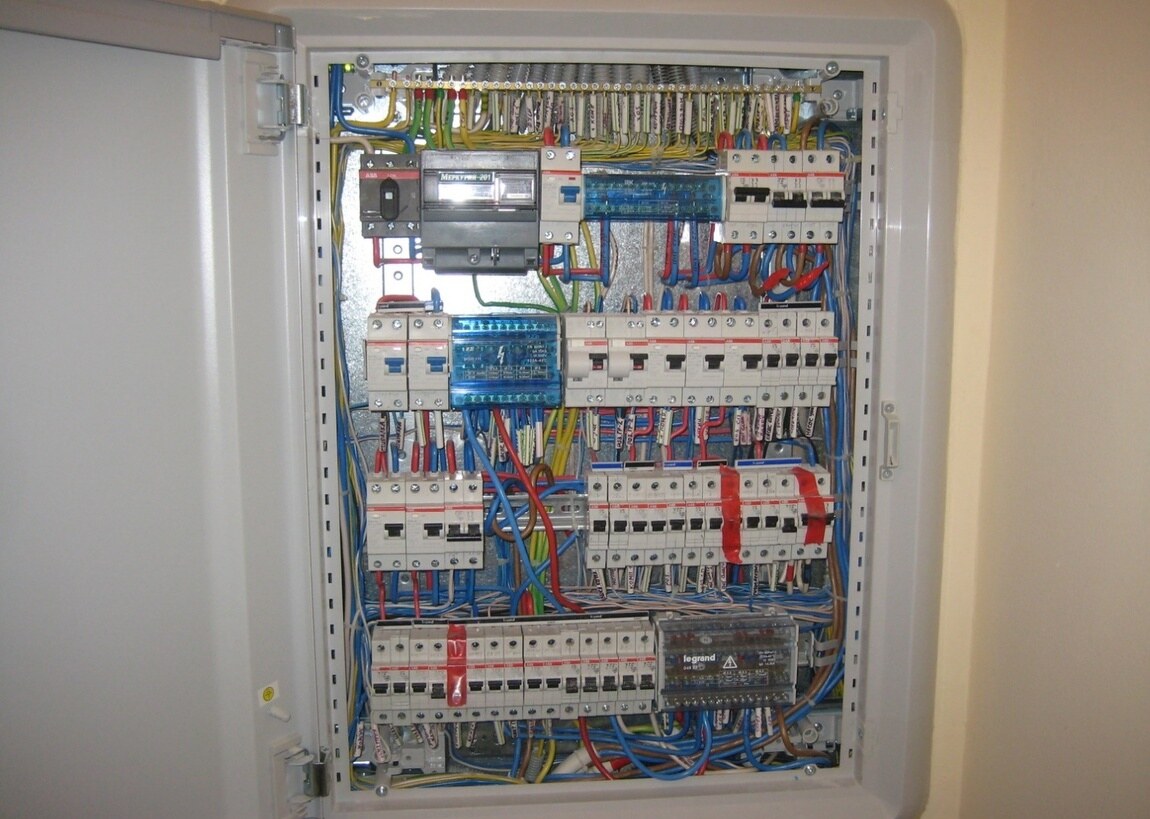

Силовые щиты применяются там, где требуется питание более мощных потребителей. В отличие от распределительных, они рассчитаны на серьезные токовые нагрузки и используются на производственных площадках, в насосных, вентиляционных камерах, котельных, на технологических линиях и в цехах. Через силовой щит подключают электродвигатели, компрессоры, насосы, станки, нагревательные установки и другое энергоемкое оборудование.
Состав силового щита зависит от схемы, но обычно включает вводные и отходящие автоматы, рубильники, контакторы, предохранители, силовые шины, измерительные приборы, а также устройства плавного пуска или частотные преобразователи. Основное отличие силового щита — работа с промышленной нагрузкой, высокими токами и оборудованием, требовательным к надежности питания. При закупке особенно важно учитывать не только номинальную мощность, но и пусковые токи, режим эксплуатации, требования к резервированию и условия размещения.

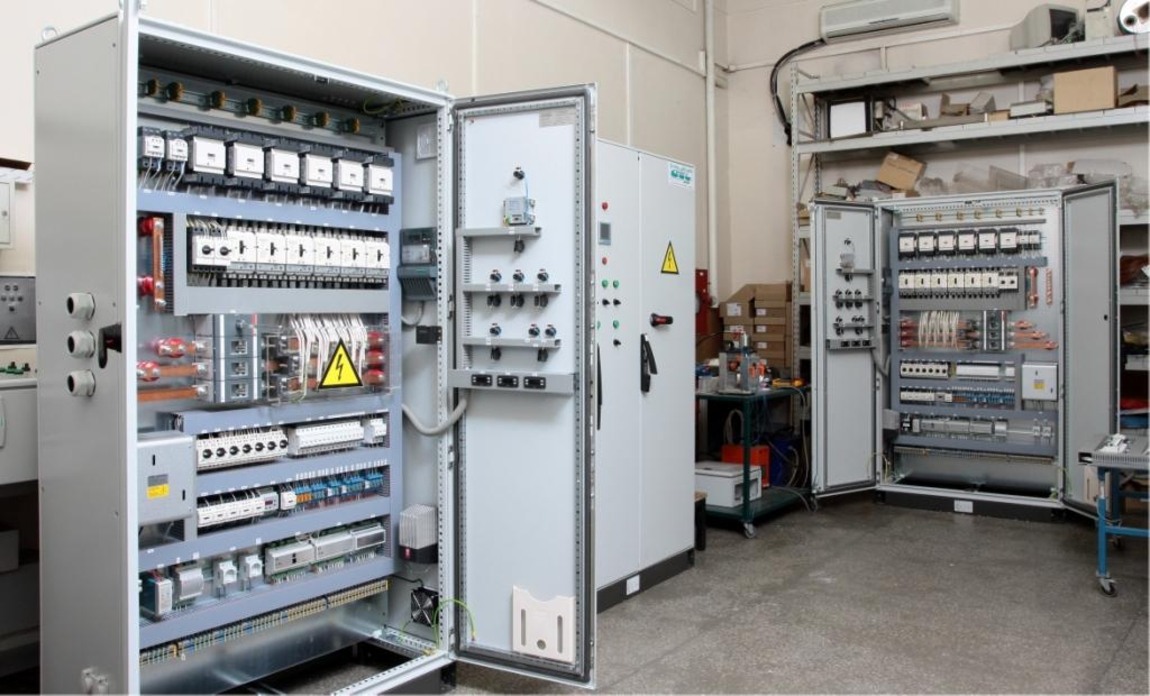

Управляющие щиты решают другую задачу: они отвечают не столько за распределение энергии, сколько за управление работой оборудования. Такие щиты используются в системах вентиляции, насосных станциях, ИТП, на конвейерах, в автоматизированных производственных линиях и в составе АСУ ТП. Их функция — запуск, остановка, переключение режимов, обработка сигналов от датчиков, аварийная сигнализация и автоматическая логика работы.
Внутри управляющего щита могут устанавливаться контроллеры, реле, блоки питания, клеммы, панели оператора, кнопки, сигнальные лампы, частотные преобразователи, модули ввода-вывода и коммуникационное оборудование. Для снабженца сложность такого оборудования состоит в том, что за общим названием может скрываться очень разная функциональность. Один щит управления насосами может быть рассчитан на один агрегат с ручным пуском, другой — на несколько насосов с автоматическим вводом резерва, частотным регулированием и передачей данных в диспетчерскую систему.
При выборе любого типа щита важно учитывать несколько базовых параметров: назначение, напряжение сети, номинальный ток, количество подключаемых линий или механизмов, степень защиты корпуса, способ монтажа, требования к комплектующим и наличие проектной документации. Для промышленных объектов особое значение имеют качество сборки, маркировка, удобство обслуживания и соответствие техническому заданию.
На практике одна из самых частых ошибок при закупке — слишком общее описание. Если в заявке указано только «щит силовой» или «щит управления», поставщики могут предложить решения с разной комплектацией, из-за чего сравнить их по цене и составу будет сложно. Поэтому желательно сразу прикладывать схему, опросный лист или перечень требований.
Таким образом, распределительные, силовые и управляющие щиты различаются по функциям, составу и области применения. Распределительные нужны для разводки питания, силовые — для работы с мощной нагрузкой, а управляющие — для автоматизации и контроля оборудования. Понимание этих различий помогает снабженцам точнее формировать запросы, снижать риск ошибок и выбирать решения, которые действительно соответствуют задачам предприятия.
