Представьте бумагоделательную машину на крупном целлюлозно-бумажном комбинате. Полотно бумаги шириной несколько метров мчится со скоростью до 100 км/ч через десятки валов, каждый из которых приводится отдельным двигателем. Все они должны вращаться строго синхронно — рассинхронизация даже на доли процента приводит к обрыву полотна, аварийной остановке всей линии и потере сотен килограммов сырья за секунды. При этом натяжение полотна постоянно меняется: влажность, толщина, скорость подачи массы — всё это мгновенно влияет на нагрузку каждого вала. Двигатель обязан реагировать быстрее, чем оператор успевает моргнуть.

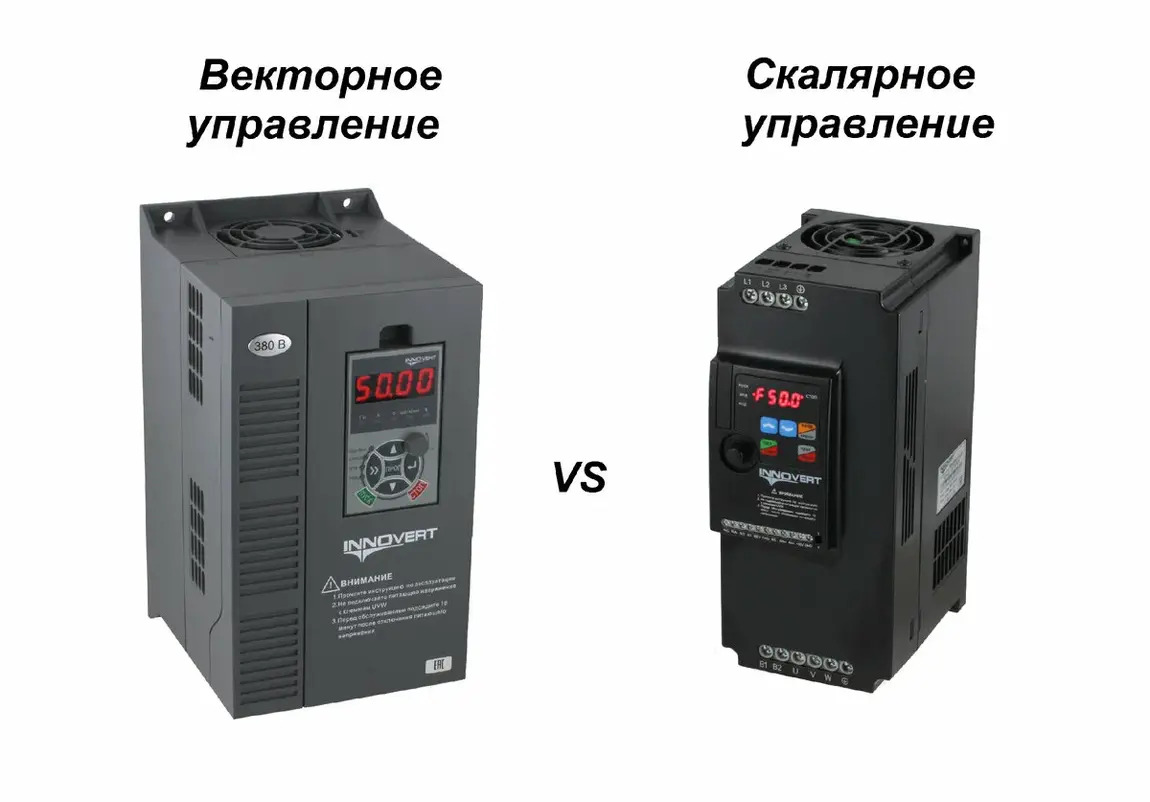

Именно в таких условиях скалярного (вольт-частотного) управления оказывается катастрофически мало. На помощь приходит векторное управление частотным преобразователем — технология, которая превращает обычный асинхронный двигатель в точный и послушный инструмент.

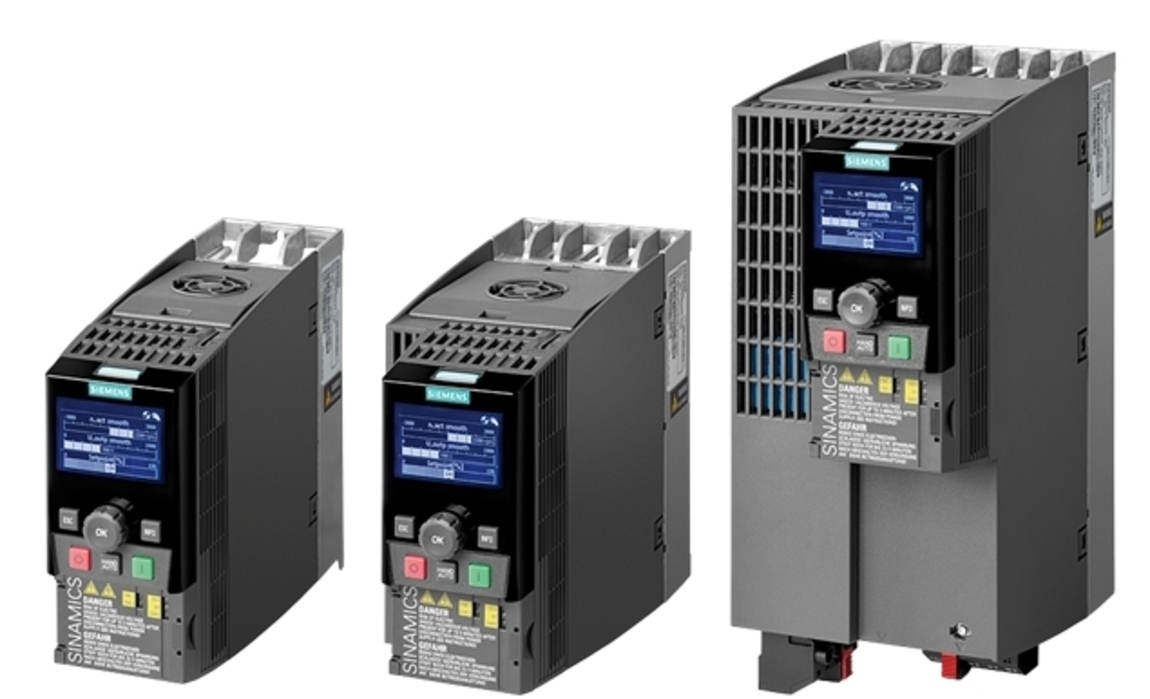

Векторное управление — это метод, при котором преобразователь частоты управляет не просто напряжением и частотой, а непосредственно магнитным потоком и моментом двигателя, как двумя независимыми величинами.
Представьте, что вы управляете автомобилем. Скалярное управление — это когда вы просто жмёте на газ и следите за спидометром. Векторное управление — это когда вы одновременно контролируете тягу каждого колеса, угол поворота, сцепление с дорогой и крутящий момент на каждой оси. Разница в точности и управляемости — колоссальная.
Ток статора асинхронного двигателя математически разделяется на два компонента:
Высокопроизводительный контроллер преобразователя в реальном времени (тысячи раз в секунду) вычисляет положение вектора магнитного потока ротора и управляет каждым компонентом тока независимо. Это позволяет точно контролировать и скорость, и момент — одновременно и независимо друг от друга.
На практике применяются два варианта реализации:
Положение ротора и скорость вращения вычисляются математически на основе измерений тока и напряжения статора. Встроенная математическая модель двигателя позволяет «угадать» состояние ротора без физического датчика.
Плюсы: дешевле, проще монтаж, нет ненадёжного датчика в условиях вибраций и агрессивной среды.
Минусы: точность ниже, чем у системы с датчиком; на очень малых скоростях (близко к нулю) точность падает.
Применяется: подъёмники, конвейеры, насосы с переменной нагрузкой, экструдеры, компрессоры.
На вал двигателя устанавливается энкодер или тахогенератор, который передаёт точные данные о скорости и положении ротора в режиме реального времени.
Плюсы: максимальная точность, работа на нулевой скорости с удержанием момента, мгновенный отклик.
Минусы: дороже, требует установки и обслуживания датчика, сложнее настройка.
Применяется: металлорежущие станки с ЧПУ, лифты, намоточные машины, роботизированные комплексы, испытательные стенды.
Векторный преобразователь способен создавать и удерживать полный момент даже при нулевой скорости вращения. Это критически важно для подъёмных механизмов: двигатель удерживает груз «намертво», не давая ему просесть при старте.
Там, где скалярный преобразователь теряет управление на малых оборотах, векторный уверенно работает в диапазоне 1:1000 и более. Это открывает возможности для точного позиционирования и медленного перемещения.
При резком изменении нагрузки скорость практически не изменяется. Система мгновенно компенсирует возмущение, увеличивая ток и момент. Это особенно ценно для станков: скорость резания остаётся стабильной независимо от глубины врезания инструмента.
Векторный преобразователь с разомкнутым контуром обеспечивает отклик по скорости до 10 Гц, с замкнутым — значительно выше. Для сравнения: скалярный преобразователь реагирует в разы медленнее.
Благодаря раздельному управлению потоком и моментом, преобразователь не «перекачивает» лишнюю намагничивающую мощность. КПД системы в частичных режимах нагрузки заметно выше.
Точный контроль тока и момента позволяет ограничить перегрузки, предотвратить механические удары и продлить ресурс как двигателя, так и механической части привода.
Ответьте на несколько вопросов:
Выбирайте скалярный (U/f), если:
Выбирайте векторный без датчика, если:
Выбирайте векторный с датчиком (энкодером), если:
Векторное управление в частотных преобразователях — это не маркетинговый термин и не излишество для «продвинутых» применений. Это зрелая, проверенная десятилетиями технология, которая сегодня доступна даже в бюджетных преобразователях среднего класса.
Если ваше оборудование работает с переменной нагрузкой, требует точного поддержания скорости, плавного пуска с нагрузкой или удержания момента — векторный привод окупит себя быстро и многократно.
