Трубы или кабельные лотки

Выбор между кабельными лотками и трубами — один из ключевых вопросов при проектировании электрических систем. Ошибка на этом этапе оборачивается переделками, штрафами при проверке или аварией. Разберём оба варианта: конструктивно, экономически и практически.

Что такое кабельные лотки

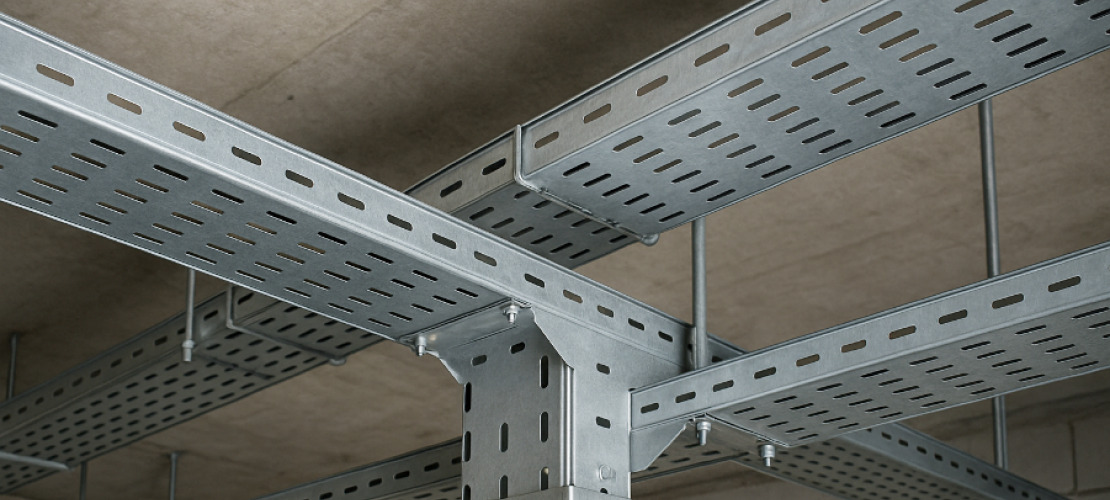

Кабельный лоток — открытый (или перфорированный) профиль из оцинкованной стали, нержавейки, алюминия или стеклопластика, по которому кабели укладываются свободно, без натяжения.

Виды лотков:

• Лестничные — две несущие балки, соединённые поперечинами; максимальная нагрузка, хорошая вентиляция;
• Перфорированные — сплошное дно с отверстиями; универсальны, недороги;
• Проволочные (сетчатые) — каркас из сварной проволоки; легки, гибки при монтаже;
• Закрытые (короба) — полностью закрытый профиль; защита от механических воздействий и пыли.

Что такое кабельные трубы

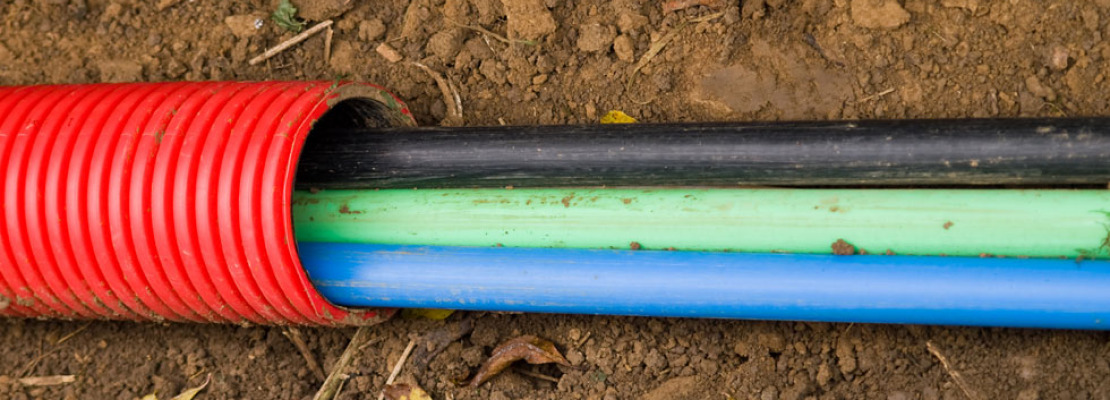

Кабельная труба (металлическая гофра, ПНД, ПВХ, стальная) — закрытый канал, в который кабель протягивается.

Виды труб:

• Гофрированные ПВД/ПНД — гибкие, дешёвые, для скрытой проводки в стенах и перекрытиях
• Жёсткие ПВХ — внешняя прокладка, бетонирование, простой монтаж
• Металлические (стальные, нержавейка) — высокая механическая защита, пожаро- и взрывоопасные зоны
• Металлорукав — гибкие переходы к оборудованию, вибрирующие узлы

Когда выбирать кабельный лоток

1. Большой объём кабелей

Если по трассе идут десятки кабелей — лоток незаменим. Укладка занимает часы вместо суток. Типичный пример — кабельный полуэтаж на производстве или серверная.

2. Частые изменения

В технологических зонах оборудование меняется — вместе с ним и кабельные трассы. На лотке добавить или убрать кабель — дело минут. В трубе — демонтаж и повторная прокладка.

3. Длинные горизонтальные трассы

Лестничные и перфорированные лотки перекрывают десятки метров с минимальным количеством крепежа. Это быстрее и дешевле, чем прокладка трубопровода.

4. Необходима хорошая вентиляция

Силовые кабели большого сечения греются. На открытом лотке тепло отводится свободно, что позволяет использовать кабель на полную расчётную нагрузку без понижающих коэффициентов.

5. Офисные и торговые центры (фальшпотолок)

Перфорированный лоток в пространстве фальшпотолка — стандартное решение: быстро, наглядно, удобно при обслуживании.

Когда выбирать трубу

1. Скрытая прокладка в строительных конструкциях

Штробы, монолит, блочные стены — только трубы. Лоток в бетон не замуровать.

2. Механическая защита одиночных кабелей

Один кабель от щита к станку — труба даёт надёжную защиту от случайного удара, грызунов, химии.

3. Взрывоопасные и пожароопасные зоны (Ex-зоны)

По ПУЭ и ГОСТ в зонах классов 0, 1, 2 (газ/пар) и 20, 21, 22 (пыль) применяются стальные трубы с уплотнительными коробками. Это требование норм, а не рекомендация.

4. Наружная прокладка в земле

Кабельный лоток в земле не закапывают. Труба ПНД 110/63 мм — стандарт для подземных вводов.

5. Вводы в здание и переходы через стены

Уплотнённая труба закрывает проём от огня, воды и газа — этого лоток обеспечить не может.

6. Агрессивная среда и вандалоопасные места

Там, где лоток могут повредить или где агрессивная химия — металлические трубы с покрытием или нержавейка.

Комбинированный подход: лучшее из двух решений

На практике правильный ответ — использовать оба способа совместно:

1. Магистральная трасса — лоток (быстро, экономично, легко обслуживать)
2. Ответвления к оборудованию — металлорукав или труба (гибкость, защита последней мили)
3. Прохождение через стены/перекрытия — стальная труба с уплотнением
4. Скрытая разводка в офисе — гофра ПВД в стяжке и стенах

Грамотный проект всегда сочетает оба элемента, назначая каждому свою роль.

Правильный выбор — это не «лоток лучше трубы» и не наоборот. Это понимание задачи: объём кабелей, условия среды, требования норм и удобство обслуживания в будущем. Инвестиция в грамотное проектирование на этапе монтажа окупается годами надёжной работы системы.
