Сравнение модульных и литых автоматических выключателей: что выбрать?

Автоматические выключатели являются важной частью электросетей — они защищают оборудование и бытовую технику от перегрузок и коротких замыканий. Среди множества типов этих устройств часто встречаются модульные и литые автоматические выключатели. Эти два вида имеют принципиальные отличия в конструкции и функциональности, что делает их подходящими для разных ситуаций.

Что такое модульные и литые автоматические выключатели?

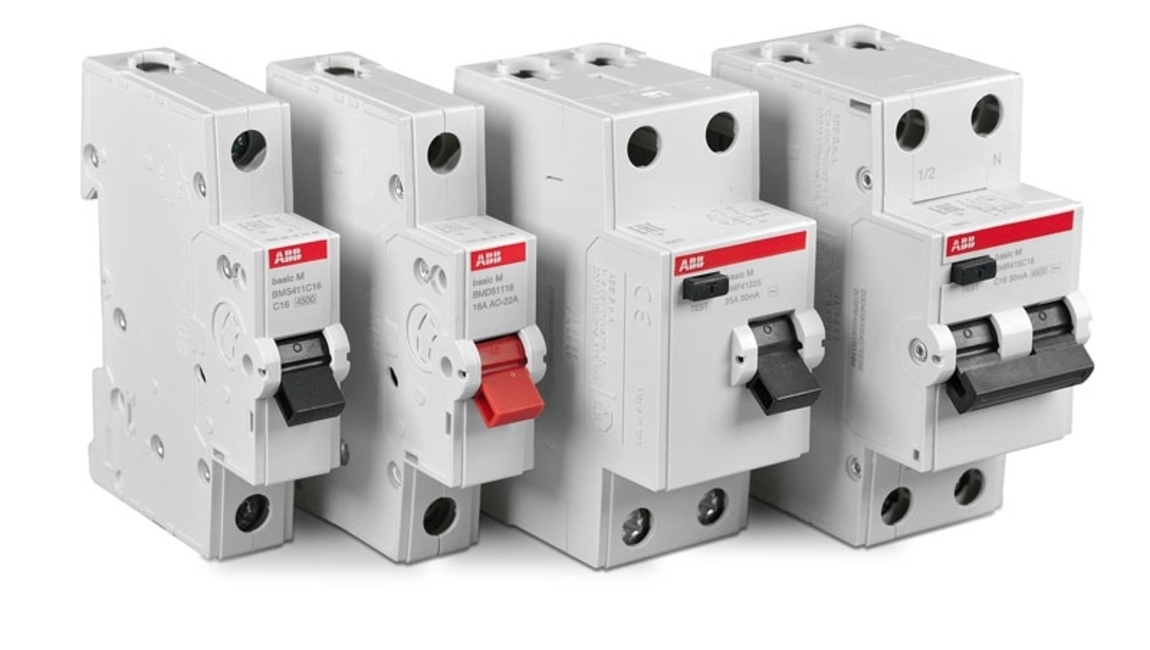

Перед тем как углубиться в сравнение, важно определить сами термины. Модульные выключатели — это устройства компактной конструкции, которые часто применяются в бытовых и коммерческих электросетях. Они представляют собой небольшие изделия, которые можно легко устанавливать на дин-рейку в щитке. Основная роль таких выключателей заключается в защите цепей в диапазоне низкого напряжения — от 230 В до 400 В — и в управлении нагрузками.

Литые автоматические выключатели — это более массивные устройства с жесткой конструкцией корпуса, предназначенные для защиты электрических цепей среднего и высокого напряжения. Они обычно используются на промышленных объектах, в электрических подстанциях и других сложных энергетических системах. Литое исполнение корпуса гарантирует безопасность, даже в условиях серьезных механических воздействий либо агрессивной среды.

Конструкция и принцип работы

Модульные выключатели имеют относительно простую конструкцию. Их корпус изготовлен преимущественно из термостойкой пластмассы, устойчивой к воздействию температур. Внутри расположен механизм с контактами, которые размыкаются при превышении допустимого значения тока. Устройства данного типа оснащены тепловым и электромагнитным расцепителями. Расцепители отвечают за отключение цепи при перегрузке или коротком замыкании.

Литые автоматические выключатели, напротив, имеют более сложное и прочное строение. Их корпус выполнен из литого пластика или другого устойчивого материала, что обеспечивает большую степень защиты от внешних воздействий. Они, как правило, оснащены более широким спектром дополнительных функций, таких как дистанционное управление, возможность настройки порогов срабатывания и защита от перегрева

Принцип работы обоих типов устройств схож: они анализируют ток в цепи, и при превышении предельного значения расцепители отключают питание. Разница кроется в деталях конструкции и области применения.

Преимущества и недостатки модульных автоматических выключателей

Преимущества модульных устройств:

1. Компактность. Маленькие размеры делают их идеальным выбором для установки в жилых домах и офисных зданиях.
2. Простота монтажа. Изделия легко устанавливаются на стандартную дин-рейку, что ускоряет процесс монтажа.
3. Доступность. Такие выключатели часто стоят значительно дешевле литых моделей.
4. Модульность. Возможность установить несколько устройств в одном щитке позволяет гибко конфигурировать систему защит.

Несмотря на множество достоинств, модульные устройства также имеют свои ограничения. Они не подходят для эксплуатации в средах с высокой степенью влажности, сильными температурными перепадами или механическими нагрузками. Кроме того, токовые пороги у них ограничены, что делает их неэффективными для масштабных промышленных проектов.

Преимущества и недостатки литых выключателей

Преимущества литых выключателей:

1. Высокая прочность. Литой корпус устойчив к механическим повреждениям, что делает их надежными в сложных условиях.
2. Широкий диапазон тока. Это позволяет использовать их для промышленных и энергетических систем, где необходимы большие мощности.
3. Дополнительные функции. Литые выключатели могут обладать системой мониторинга, дистанционного управления и возможности подключения к автоматизированным сетям.
4. Большая долговечность. Связана с применением более качественных материалов и продвинутых технологий.

Основным недостатком литых выключателей является их стоимость. Они гораздо дороже модульных аналогов, что оправдано улучшенными характеристиками и расширенной областью применения. Другая сложность — это монтаж. Установка литых устройств требует больше времени и профессионального подхода. Также они занимают значительно больше места, что может быть неудобно в некоторых ситуациях.

Сравнение эксплуатационных характеристик

Рабочие характеристики выключателей играют решающую роль при выборе устройства. Модульные автоматы эффективны в распределительных сетях с малым током, где не нужны сложные функции или высокая степень защиты. Они рассчитаны на небольшие токи, обычно до 100 А.

Литые автоматы предлагают широкий диапазон номинального тока — от 100 А до нескольких тысяч ампер. Это делает их идеальными для систем высокого напряжения и высоких мощностей. Еще одной важной отличительной чертой является их срок службы — они гораздо долговечнее модульных моделей.

Выводы

Сравнение модульных и литых автоматических выключателей позволяет выявить, что каждая из этих категорий обладает своими сильными и слабыми сторонами. Модульные автоматы идеальны для компактных и маломощных систем, обеспечивая безопасность в бытовых условиях. Литые устройства подойдут для сложных промышленных объектов, где требуются прочность, настройка параметров и высокая надежность.

При выборе между модульными и литыми автоматическими выключателями важно ориентироваться на задачи, которые необходимо решить, условия эксплуатации и доступный бюджет.
