Селективность автоматов

В электроустановках, будь то промышленный объект или жилой дом, важнейшей задачей является надежная защита электрических цепей от перегрузок и коротких замыканий. Для этого используют автоматические выключатели. Однако мало просто установить автоматы — нужно, чтобы при аварии отключался только тот участок, где возникла проблема, а не вся сеть. Именно для этого и существует селективность.

Что такое селективность автоматов

Селективность автоматов — это свойство системы защиты, при котором при возникновении аварийного режима отключается только ближайший к месту повреждения аппарат защиты, а все остальные остаются включенными.

Простой пример: в квартире на одной линии подключена стиральная машина. В щитке квартиры стоит автомат на эту линию, а на вводе в квартиру — общий автомат. Если в стиральной машине случилось короткое замыкание, должен сработать автомат этой линии, а не общий. Если же оба выключателя отключат питание, селективность нарушена.

Зачем нужна селективность

Правильно настроенная селективность дает следующие преимущества:

1. Минимизация отключений — при аварии обесточивается только проблемный участок, остальные линии продолжают работать.
2. Повышение надежности электроснабжения — особенно важно для объектов, где недопустимы длительные простои (больницы, серверные, производственные линии).
3. Удобство поиска неисправности — легко определить, где именно произошло повреждение.
4. Безопасность оборудования и людей — быстродействующая локальная защита снижает риск перегрева кабелей и возгорания.

Виды селективности

В электротехнике выделяют несколько типов селективности автоматов:

1. Токовая селективность (амплитудная)

   Достигается за счет того, что номинальный ток автомата ближе к нагрузке меньше, чем у вышестоящего. Например, нижестоящий автомат — 16 А, вышестоящий — 32 А. При коротком замыкании линия с меньшим током сработает первой.

2. Временная селективность

   Основана на разнице во времени срабатывания. Вышестоящий автомат срабатывает с задержкой, давая нижестоящему время отключить поврежденную цепь.

3. Энергетическая (I²t) селективность

   Учитывает не только ток и время, но и тепловую энергию, проходящую через автомат. Применяется в сложных промышленных системах.

4. Зонная селективность

   Используется в интеллектуальных автоматах, которые обмениваются сигналами друг с другом. При аварии вышестоящий аппарат ждет команды от нижестоящего и не отключается, если повреждение устранено на нижнем уровне.

Как правильно настроить селективность

Для достижения надежной селективности необходимо учитывать несколько факторов.

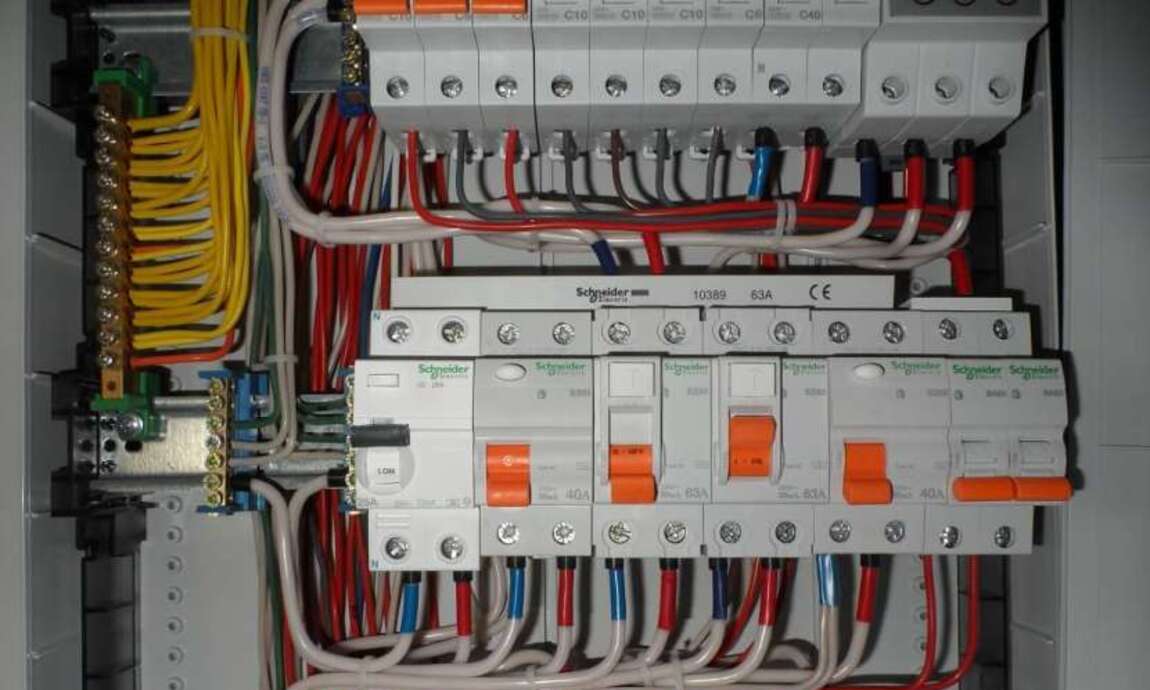

1. Правильный выбор номиналов автоматов

Номинал автомата должен быть согласован с допустимой нагрузкой линии и сечением кабеля. При этом номинал вышестоящего автомата должен быть выше номинала нижестоящего. Пример:

• Линия розеток: автомат 16 А
• Вводной квартирный автомат: 32 А
• Общий автомат на подъезд: 63–100 А

2. Подбор характеристик срабатывания

Автоматы имеют кривые срабатывания (B, C, D и др.), определяющие скорость отключения при различных токах. Чтобы обеспечить селективность, нижестоящий автомат должен иметь более чувствительную характеристику или меньший диапазон задержки по времени.

3. Расчет токов короткого замыкания

Необходимо определить, какие токи КЗ возможны в различных точках сети. Это позволит подобрать автоматы так, чтобы при аварии срабатывал именно ближайший.

4. Использование таблиц селективности

Производители автоматов (ABB, Schneider Electric, Legrand и др.) выпускают специальные таблицы, где указано, при каких сочетаниях автоматов сохраняется селективность. Это особенно важно при использовании автоматов разных серий или с электронными расцепителями.

5. Применение селективных автоматов (S-тип)

Селективные автоматы (обозначаются буквой S) имеют встроенную временную задержку и выдерживают кратковременные пиковые токи, позволяя нижестоящему автомату сработать первым.

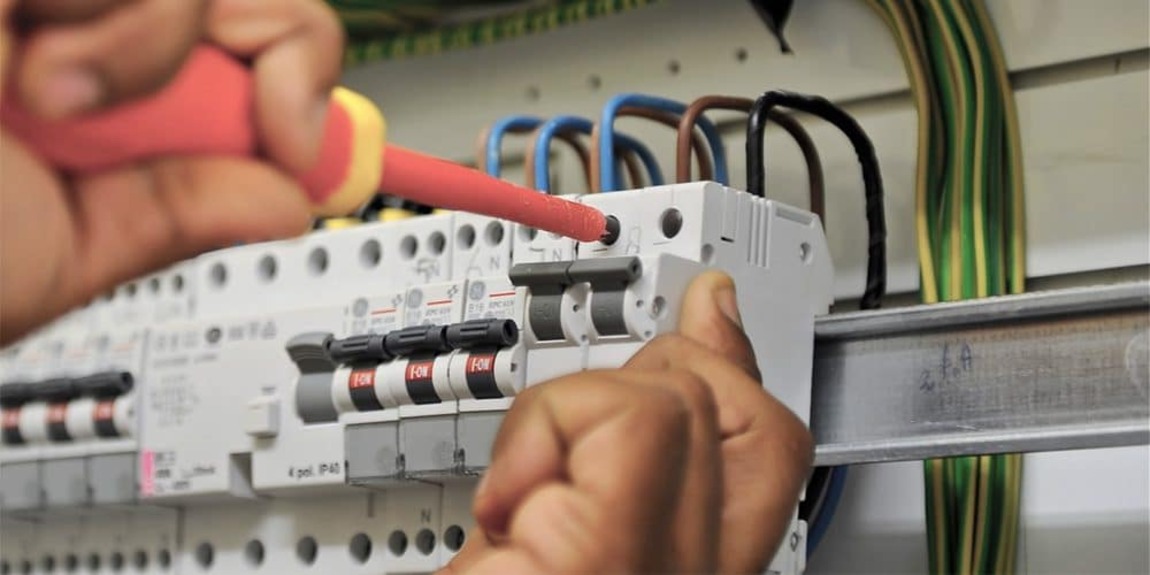

6. Проверка на практике

После монтажа желательно провести испытания, чтобы убедиться, что при моделировании аварии отключается только нужный автомат.

Ошибки при настройке селективности

Ошибки при настройке селективности

• Одинаковые номиналы автоматов на разных уровнях — при аварии может сработать любой из них.
• Неправильно подобранные кривые срабатывания — например, оба автомата с характеристикой C и близкими номиналами.
• Игнорирование токов КЗ — при слишком больших токах вышестоящий автомат может сработать раньше.
• Смешение автоматов разных производителей без проверки таблиц селективности — из-за различий в характеристиках расчетная селективность может не соблюдаться.

Селективность автоматических выключателей — один из ключевых принципов надежной работы электрических систем. Грамотная настройка позволяет локализовать аварии, минимизировать отключения и повысить безопасность. Для этого необходимо:

1. Правильно подбирать номиналы и характеристики автоматов.
2. Учитывать расчетные токи короткого замыкания.
3. Пользоваться таблицами селективности производителей.
4. При необходимости применять селективные автоматы или устройства с электронными расцепителями.

Следуя этим правилам, можно создать систему электроснабжения, которая будет работать стабильно и безопасно долгие годы.
