Отличия КРУ от КСО

В сфере проектирования и комплектации распределительных устройств (РУ) среднего напряжения (6-35 кВ) выбор между камерами сборными одностороннего обслуживания (КСО) и комплектными распределительными устройствами (КРУ) является принципиальным. Несмотря на общую функциональную задачу — прием и распределение электроэнергии — данные типы оборудования фундаментально различаются по конструктивному исполнению, эксплуатационным характеристикам и, как следствие, областям применения. Некорректный выбор может повлечь за собой увеличение эксплуатационных издержек, снижение уровня надежности электроснабжения и недостаточную безопасность для оперативного персонала.

Нормативная база КРУ и КСО

В первую очередь, обратимся к стандартам:

• КРУ регламентируется ГОСТ 14693-90 «Устройства комплектные распределительные негерметичные в металлической оболочке на напряжение до 10 кВ».
• КСО регламентируется ГОСТ 22789-94 «Устройства комплектные распределительные на напряжение от 3 до 35 кВ».

Уже на уровне определений заложены основные конструктивные отличия:

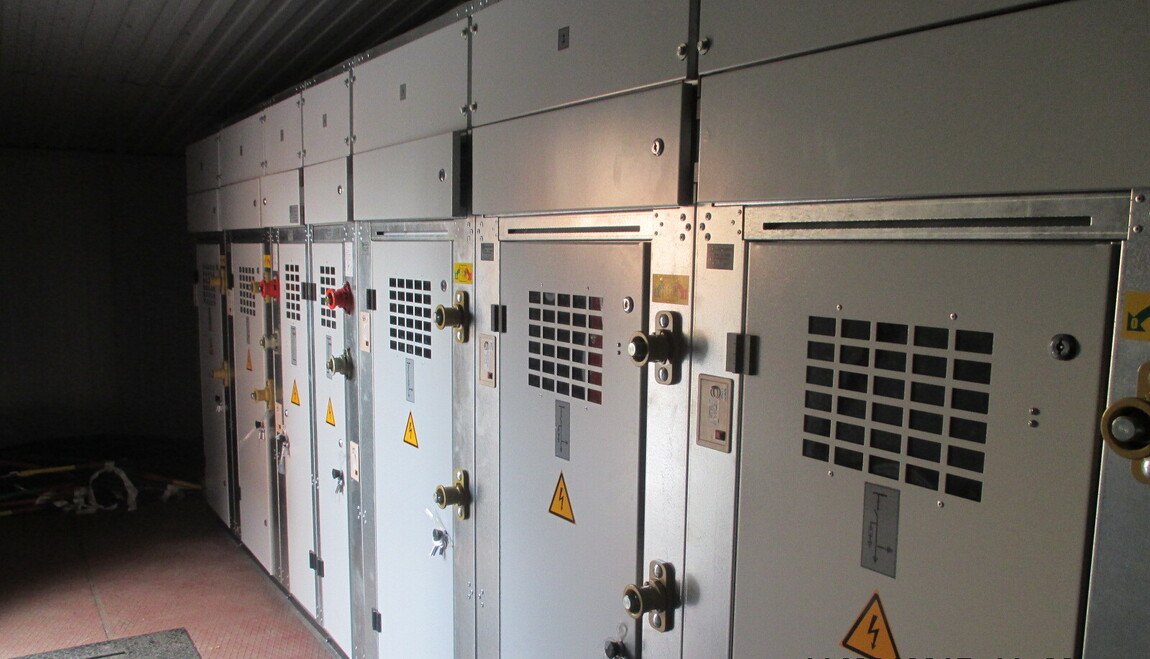

• КСО — это изделие, поставляемое в виде отдельных камер (шкафов), которые на месте монтажа соединяются в единое РУ. Коммутационные аппараты и прочее оборудование устанавливаются в них стационарно.

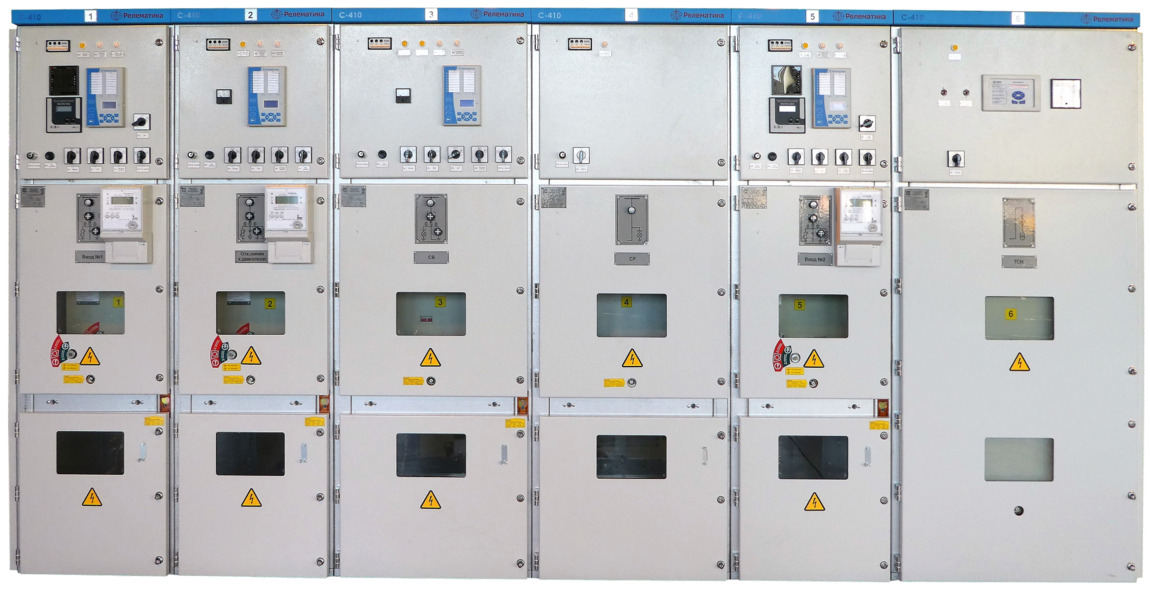

• КРУ — это изделие, состоящее из полностью собранных на заводе-изготовителе шкафов, прошедших полный цикл типовых испытаний. Ключевой особенностью является наличие выкатного элемента (ВЭ).

Ключевое отличие №1: Конструктивное исполнение и ремонтопригодность

Это основной критерий, определяющий все последующие эксплуатационные различия.

В камерах КСО силовой коммутационный аппарат монтируется стационарно. Для проведения ревизии, ремонта или замены аппарата требуется:

1. Полностью снять напряжение с секции сборных шин.
2. Обеспечить видимый разрыв цепи при помощи шинных и линейных разъединителей.
3. Производить все работы непосредственно внутри ячейки, что сопряжено с ограниченным пространством и увеличением времени простоя.

В шкафах КРУ основной силовой аппарат (вакуумный или элегазовый выключатель) устанавливается на выкатном элементе (тележке). Процедура обслуживания кардинально иная:

1. Аппарат отключается дистанционно или по месту.
2. ВЭ переводится из рабочего положения в контрольное, а затем выкатывается из шкафа в ремонтную зону.
3. На время обслуживания может быть установлен резервный ВЭ, что позволяет восстановить питание присоединения за считанные минуты.

Таким образом, КРУ обеспечивает значительно более высокий уровень эксплуатационной готовности и ремонтопригодности, минимизируя время простоя ответственных потребителей.

Ключевое отличие №2: Безопасность персонала

Конструкция КРУ изначально разрабатывалась с учетом повышенных требований к безопасности.

• Секционирование: внутренний объем шкафа КРУ разделен металлическими перегородками на функциональные отсеки: отсек выкатного элемента, отсек сборных шин, кабельный отсек и релейный отсек. Такая компоновка обеспечивает локализацию дугового короткого замыкания в пределах одного отсека, предотвращая его распространение на все устройство и защищая персонал, находящийся у соседних ячеек. В КСО, как правило, подобное секционирование отсутствует или выполнено в упрощенном виде.
• Система блокировок: шкафы КРУ оснащены сложной системой механических и электромагнитных блокировок, которые полностью исключают ошибочные операции персонала:

• Невозможность вкатить/выкатить ВЭ при включенном выключателе.
• Невозможность включить заземляющий разъединитель при ВЭ в рабочем положении.
• Невозможность вкатить ВЭ в рабочее положение при включенном заземляющем разъединителе.
• И др. В камерах КСО система блокировок значительно проще и, как правило, затрагивает только взаимную работу основного аппарата и заземляющих ножей.

Заключение

Выбор между КСО и КРУ — это не вопрос «лучше или хуже», а вопрос технико-экономического обоснования и соответствия требованиям конкретного объекта.

• КСО является рациональным решением для распределительных и трансформаторных подстанций II и III категории надежности, где допустимы перерывы в электроснабжении на время проведения плановых и аварийных работ. Это городские РП и ТП, объекты АПК, небольшие промышленные предприятия. Основные преимущества — меньшие капитальные затраты и компактные габариты по глубине.
• КРУ является безальтернативным стандартом для объектов, требующих максимальной надежности и бесперебойности электроснабжения (I категория и особая группа I категории). Это главные распределительные подстанции (ГРП) промышленных гигантов, подстанции собственных нужд электростанций и АЭС, центры обработки данных, объекты нефтегазовой отрасли и другие критически важные потребители. Более высокие капитальные вложения в КРУ окупаются за счет минимизации эксплуатационных издержек, сокращения времени простоев и высочайшего уровня безопасности.
