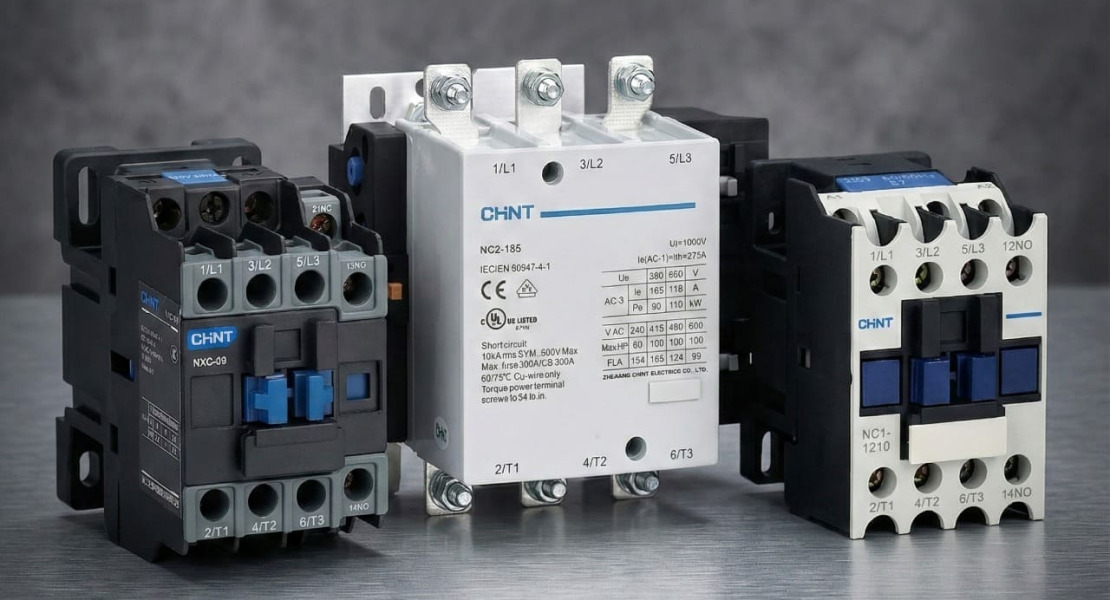

Контактор — электромагнитный аппарат для дистанционного включения и отключения двигателей, нагревателей, освещения и другого оборудования. Его нельзя выбирать только по мощности нагрузки или максимальному значению тока на корпусе. Необходимо учитывать тип оборудования, категорию применения, напряжение катушки управления и условия эксплуатации.
Сначала установите, каким оборудованием будет управлять контактор:
От характера нагрузки зависит категория применения аппарата и допустимый рабочий ток.
Категория применения показывает, для какой нагрузки и режима коммутации предназначен контактор.
| Категория | Назначение |
|---|---|
| AC-1 | ТЭНы и другие малоиндуктивные нагрузки |
| AC-3 | Пуск и отключение асинхронных двигателей после разгона |
| AC-4 | Частые пуски, реверс, торможение и толчковый режим |
| AC-5a | Газоразрядное освещение |
| AC-5b | Лампы накаливания |
| AC-6a | Трансформаторы |
| AC-6b | Конденсаторные батареи |
Один и тот же контактор может иметь разные допустимые токи для разных категорий. Например, в цепи нагревателя он способен коммутировать больший ток, чем при управлении двигателем. Поэтому нельзя ориентироваться только на максимальный ток, указанный в названии или маркировке модели.
Номинальный ток нагрузки лучше всего брать с заводской таблички оборудования или из технической документации. Для электродвигателя следует учитывать ток при конкретном напряжении и схеме соединения обмоток.
При выборе контактора для двигателя проверяют его номинальный рабочий ток в категории AC-3 или AC-4. Дополнительно можно ориентироваться на допустимую мощность двигателя при нужном напряжении, указанную производителем контактора.
Для ТЭНов, нагревателей и другой активной нагрузки аппарат обычно выбирают по категории AC-1. Его рабочий ток должен быть не ниже тока подключённого оборудования.
Если к одному контактору подключено несколько потребителей, учитывают их суммарный рабочий ток, одновременность включения и возможные пусковые броски.
После предварительного выбора откройте каталог или паспорт контактора и проверьте:
Не путайте номинальный рабочий ток с условным тепловым током. Тепловой ток показывает способность аппарата длительно проводить ток, но не полностью характеризует его возможности при включении и отключении двигателя, трансформатора или другой нагрузки с пусковыми бросками.
Небольшой запас повышает надёжность и срок службы контактора. Он особенно важен, если:
Точный запас следует определять по технической документации производителя. Чрезмерно завышать номинал также не стоит: это увеличивает размеры и стоимость оборудования, но не заменяет правильный выбор категории применения.
Катушка должна соответствовать напряжению и роду тока в цепи управления. Часто применяются катушки на 24 В постоянного или переменного тока, а также на 110, 230 или 400 В переменного тока.
Катушки с одинаковым напряжением, но разным родом тока не являются взаимозаменяемыми. Например, модель на 24 В постоянного тока нельзя подключать вместо катушки на 24 В переменного тока.
Если контактором управляет программируемый контроллер, электронное реле или датчик, необходимо проверить допустимую нагрузку выхода. Иногда требуется промежуточное реле или специальный модуль подавления перенапряжений.
Для редких включений обычно достаточно стандартного контактора, соответствующего току и категории применения. При частых срабатываниях необходимо учитывать электрическую износостойкость и допустимое количество операций в час.
Для реверсивного управления двигателем применяют два контактора с механической и электрической блокировкой. Она предотвращает одновременное включение противоположных направлений.
Если двигатель часто запускается, тормозится или меняет направление вращения до полной остановки, требуется категория AC-4. Обычный контактор AC-3 в таком режиме может быстро износиться.
Для светодиодного освещения недостаточно учитывать только общую мощность. Драйверы светильников могут создавать высокий кратковременный бросок тока. Допустимое количество устройств следует проверять по таблицам производителей контактора и светильников.
Для трансформаторов важен ток намагничивания при включении. Контактор выбирают по категории AC-6a и рекомендациям изготовителя.
Для конденсаторных батарей используют специальные контакторы категории AC-6b. Они рассчитаны на большие броски тока и часто оснащаются дополнительными элементами предварительного включения.
Для многоступенчатых нагревателей желательно предусмотреть отдельный контактор для каждой ступени. Это упрощает управление и снижает нагрузку на аппараты.
Контактор предназначен для коммутации и обычно не защищает оборудование от короткого замыкания или длительной перегрузки.
В цепи электродвигателя дополнительно устанавливают:
Защитные устройства должны быть согласованы между собой. Их совместимость лучше проверять по таблицам производителя, а уставку защиты двигателя выбирать по его номинальному току, а не по номиналу контактора.
