Температурный контроль влияет на безопасность, качество продукции и срок службы оборудования. Неправильно выбранный датчик температуры может давать неточные показания, медленно реагировать на изменения или быстро выйти из строя. Поэтому при выборе важно учитывать не только диапазон измерений, но и рабочую среду, точность, способ подключения и условия монтажа.

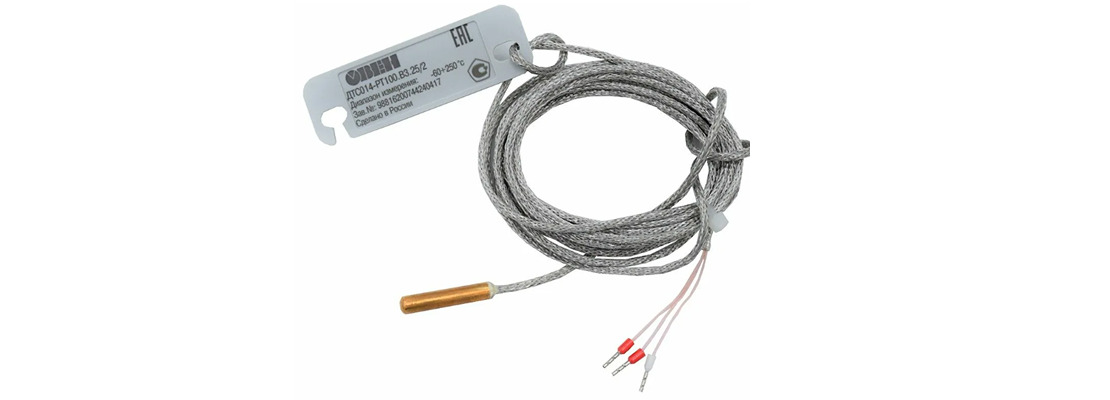

Принцип работы таких устройств основан на изменении электрического сопротивления чувствительного элемента. Самые распространённые варианты — платиновые датчики Pt100 и Pt1000.
Их преимущества:
Термопреобразователи сопротивления применяют для контроля температуры жидкостей, газов, трубопроводов, резервуаров, подшипников и других объектов. Это подходящий выбор для процессов, в которых особенно важна точность измерения.
Термопара состоит из двух проводников, изготовленных из разных металлических сплавов. При нагреве в месте их соединения появляется термоэлектрическое напряжение, по которому определяется температура.
В промышленности распространены термопары типов K, J, T, N, S, R и B. Они отличаются рабочим диапазоном, точностью и устойчивостью к условиям эксплуатации.
Преимущества термопар:
Термопары устанавливают в печах, котлах, реакторах, сушильных камерах и системах термической обработки. Необходимо учитывать, что для них требуются компенсация температуры холодного спая и соответствующий тип кабеля.
Термисторы — компактные полупроводниковые элементы с высокой чувствительностью к изменению температуры. Их используют в электродвигателях, электронных блоках, аккумуляторных системах и устройствах защиты от перегрева.
Основные ограничения термисторов — сравнительно узкий рабочий диапазон и нелинейная характеристика. Для универсального промышленного контроля они применяются реже, чем Pt100 или термопары.
Инфракрасные датчики и пирометры измеряют температуру поверхности без непосредственного контакта с объектом. Они подходят для движущихся, вращающихся, труднодоступных или очень горячих деталей.
На точность бесконтактного измерения влияют коэффициент излучения материала, состояние поверхности, пыль, дым, пар и расстояние до объекта. Поэтому перед установкой необходимо проверить условия в зоне измерения.
Рабочий диапазон должен охватывать штатные, пусковые и возможные аварийные режимы. При этом не следует выбирать неоправданно широкий диапазон: такое решение может увеличить стоимость и ухудшить точность в требуемой области.
Для умеренных температур и точных измерений обычно используют Pt100 или Pt1000. Для высокотемпературных процессов подходят термопары. Важно учитывать ограничения не только чувствительного элемента, но также корпуса, кабеля, разъёма и преобразователя.
Требования к точности зависят от технологического процесса. Для защиты двигателя от перегрева достаточно определить достижение предельного значения. В пищевой, химической или фармацевтической промышленности может потребоваться высокая точность во всём рабочем диапазоне.
Общая погрешность складывается из погрешностей датчика, измерительного преобразователя, кабельной линии, контроллера и монтажа. Даже точный чувствительный элемент не обеспечит достоверного результата при плохом тепловом контакте с объектом.
Чем меньше и тоньше рабочая часть датчика, тем быстрее он реагирует на изменение температуры. Однако уменьшение толщины защитного корпуса может снизить его механическую и химическую стойкость.
Для динамичных процессов выбирают малоинерционные исполнения. Для трубопроводов, резервуаров и печей, где важнее надёжность, допускается более массивная защитная арматура.
Перед заказом датчика необходимо оценить:
Материал корпуса и защитной гильзы подбирают с учётом воздействия рабочей среды. Нержавеющая сталь не является универсальным решением: некоторые химические вещества требуют специальных сплавов, покрытий или керамической защиты.
Для жидкостей и газов применяют погружные датчики. Их рабочая часть должна быть достаточно глубоко погружена в среду, иначе на показания будет влиять температура стенки трубопровода.
Накладные модели проще установить, поскольку не требуется врезка. Однако они обычно уступают погружным по точности и скорости реакции. При их монтаже важно обеспечить плотный контакт с поверхностью и теплоизоляцию от окружающего воздуха.

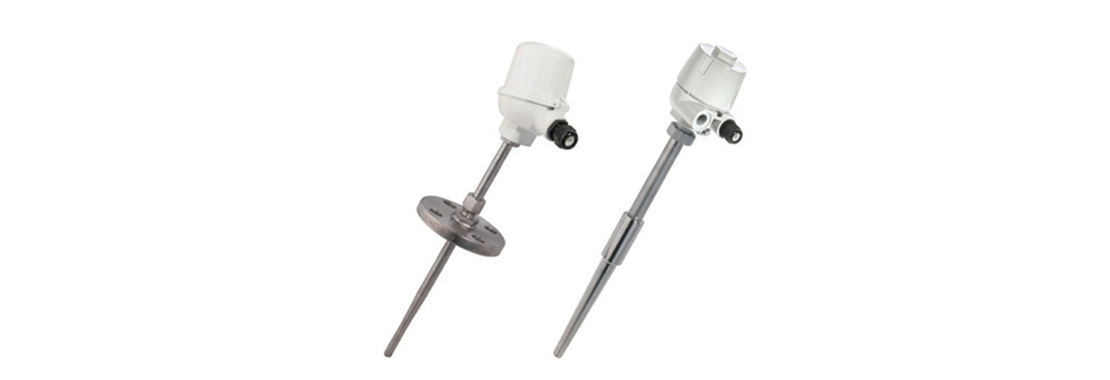

Датчик может устанавливаться с помощью резьбы, фланца, компрессионного фитинга, санитарного зажима или защитной гильзы. Размеры и присоединение необходимо согласовать с конструкцией оборудования.
Термопреобразователи сопротивления подключают по двух-, трёх- или четырёхпроводной схеме. Двухпроводный вариант наиболее простой, но сопротивление линии увеличивает погрешность. Трёхпроводная схема широко применяется в промышленности, а четырёхпроводная обеспечивает максимальную точность.
Для передачи данных на большое расстояние удобно использовать преобразователь с выходом 4–20 мА. Токовый сигнал устойчив к помехам и совместим с большинством промышленных контроллеров. Также применяются сигналы 0–10 В и цифровые интерфейсы.
Выбор промышленного датчика температуры начинается с анализа технологического процесса. Pt100 и Pt1000 подходят для точных и стабильных измерений, термопары — для высоких температур, термисторы — для локального контроля и защиты, а инфракрасные модели — для бесконтактного измерения.
Надёжная работа зависит не только от типа чувствительного элемента. Необходимо правильно подобрать корпус, защитную гильзу, монтажное исполнение, схему подключения и выходной сигнал. Комплексный подход позволяет снизить погрешность, увеличить срок службы датчика и обеспечить безопасную эксплуатацию оборудования.
