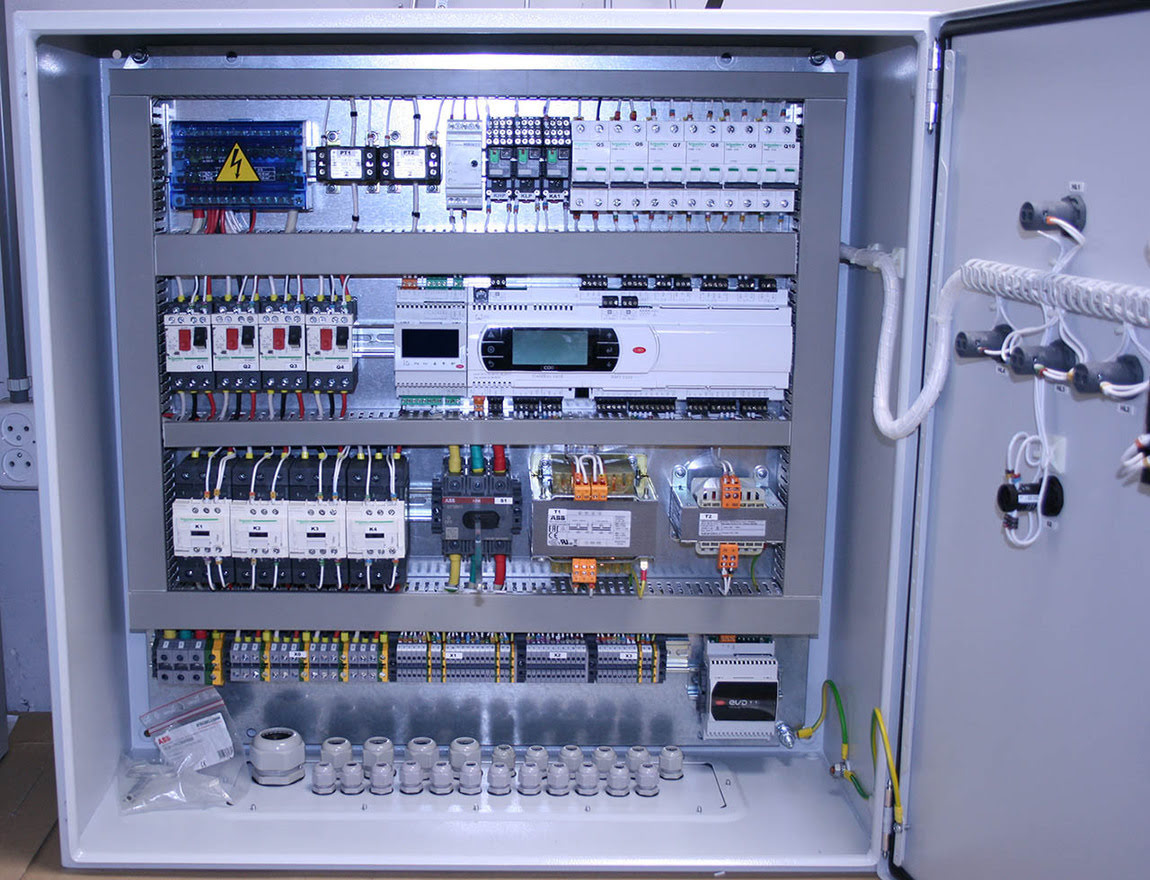

Представьте себе идеально спроектированный и собранный шкаф управления. Все компоненты на своих местах, провода уложены аккуратно, логика программы отлажена до совершенства. Но при запуске система ведет себя непредсказуемо: аналоговые датчики показывают случайные значения, контроллер периодически перезагружается, а связь по промышленной сети постоянно обрывается. В чем причина? С большой вероятностью, вы столкнулись с проблемами электромагнитной совместимости (ЭМС).
ЭМС — это способность оборудования функционировать в своей электромагнитной среде, не создавая при этом недопустимых помех для другого оборудования. В тесном пространстве шкафа управления, где мощные и чувствительные компоненты живут бок о бок, обеспечение ЭМС становится не просто рекомендацией, а ключевым фактором надежности всей системы.
Источники и жертвы помех
Внутри любого современного шкафа управления присутствуют как источники помех, так и «жертвы» (чувствительные компоненты).
Основные источники электромагнитных помех (ЭМП):
- Преобразователи частоты (ПЧ): бесспорный лидер. Современные ПЧ используют широтно-импульсную модуляцию (ШИМ) для управления двигателем, что порождает высокочастотные помехи в широком спектре. Эти помехи распространяются как по проводам (кондуктивные), так и излучаются в пространство (эфирные).
- Импульсные блоки питания: как и ПЧ, они работают на высоких частотах и являются мощным источником кондуктивных помех.
- Реле и контакторы: в момент коммутации индуктивной нагрузки (например, катушки пускателя или соленоида) возникает искрение, генерирующее короткий, но мощный всплеск электромагнитных помех.
- Высокоскоростные линии данных: промышленные сети (Ethernet/IP, Profinet) сами по себе могут излучать помехи, если кабели проложены неправильно.
Рекомендации по обеспечению ЭМС в шкафу управления
Борьба с помехами — это не магия, а комплекс инженерных решений. Следование нескольким ключевым правилам при проектировании и сборке шкафа позволяет избежать 90% проблем.
1. Заземление
Правильное заземление — основа ЭМС. Речь идет не только о защитном заземлении (PE), но и о функциональном.
- Топология «звезда»:Все цепи заземления должны сходиться в одной центральной точке (главная шина заземления, ГШЗ). Это предотвращает протекание блуждающих токов по контурам заземления, которые сами по себе являются источником помех.
- Использование монтажной панели:Монтажная панель шкафа должна быть оцинкованной и иметь надежное электрическое соединение с корпусом шкафа и ГШЗ. Она служит единым эквипотенциальным экраном для всех компонентов. Устанавливайте оборудование непосредственно на панель, обеспечивая хороший контакт.
- Заземление экрана кабеля:Это один из самых важных и часто нарушаемых пунктов. Экран кабеля работает как клетка Фарадея, защищая внутренние жилы от внешних полей. Ключевое правило: экран должен быть заземлен правильно.
2. Правильная прокладка кабелей
Никогда не укладывайте силовые и сигнальные кабели в один короб!
- Зонирование:Мысленно разделите шкаф на «грязную» зону (ПЧ, блоки питания, силовые автоматы) и «чистую» (ПЛК, модули ввода-вывода, интерфейсные модули). Располагайте их как можно дальше друг от друга.
- Разделение трасс:Прокладывайте силовые кабели (особенно кабель от ПЧ к двигателю) отдельно от сигнальных и информационных кабелей. Рекомендуемое расстояние — не менее 20-30 см.
- Пересечение под углом 90°:Если пересечения трасс не избежать, делайте это строго под прямым углом. Это минимизирует индуктивную связь между кабелями.
- Экранирование кабеля ПЧ:Моторный кабель от ПЧ всегда должен быть экранированным. Экран необходимо заземлить с обеих сторон: на клемме заземления ПЧ и на корпусе двигателя. Для этого используются специальные EMC-вводы.
3. Фильтрация на входе и выходе
Фильтры служат для подавления помех, распространяющихся по проводам.
- Сетевые ЭМС-фильтры:Устанавливаются на входе ПЧ и импульсных блоков питания. Они не дают помехам от этих устройств проникать обратно в питающую сеть и влиять на другие компоненты в шкафу. Многие современные ПЧ имеют встроенный фильтр, но для соответствия строгим нормам часто требуется внешний.
- Моторные дроссели и синус-фильтры:Устанавливаются на выходе ПЧ. Они сглаживают импульсы ШИМ, снижая уровень помех, излучаемых моторным кабелем, и защищая изоляцию двигателя. Особенно актуальны при большой длине кабеля (более 20-30 метров).
- Ферритовые кольца:Простое и эффективное средство для подавления высокочастотных помех. Их можно защелкнуть на кабели питания или кабели передачи данных вблизи чувствительного оборудования.
Электромагнитная совместимость — это не опция, а неотъемлемая часть культуры проектирования надежных систем автоматизации. Затраты на правильную прокладку кабелей, установку фильтров и грамотное заземление на этапе сборки шкафа несоизмеримо малы по сравнению с убытками от простоев, поиском «плавающих» неисправностей и потерей репутации из-за нестабильной работы оборудования.
