Выбор между однополюсным и двухполюсным автоматом — частый вопрос при монтаже электрощита. Ошибка здесь чревата не только нарушением ПУЭ, но и реальной угрозой жизни. Разбираемся, в каких случаях нужен двухполюсник и почему его нельзя заменить двумя однополюсными.
В чём разница

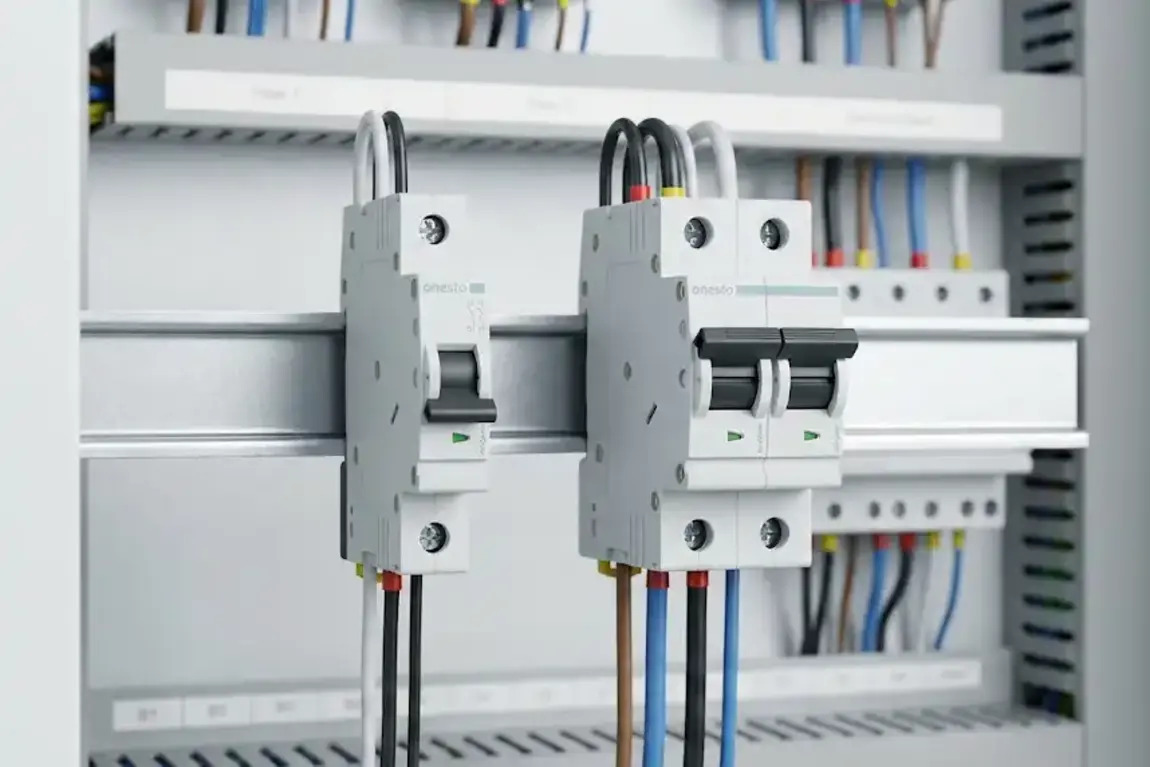

Однополюсный автомат разрывает только фазный провод. Нулевой проводник остаётся подключённым и проходит мимо автомата напрямую на нулевую шину. Это стандартная схема для групповых линий освещения и розеток в трёхпроводной сети (фаза + ноль + PE).

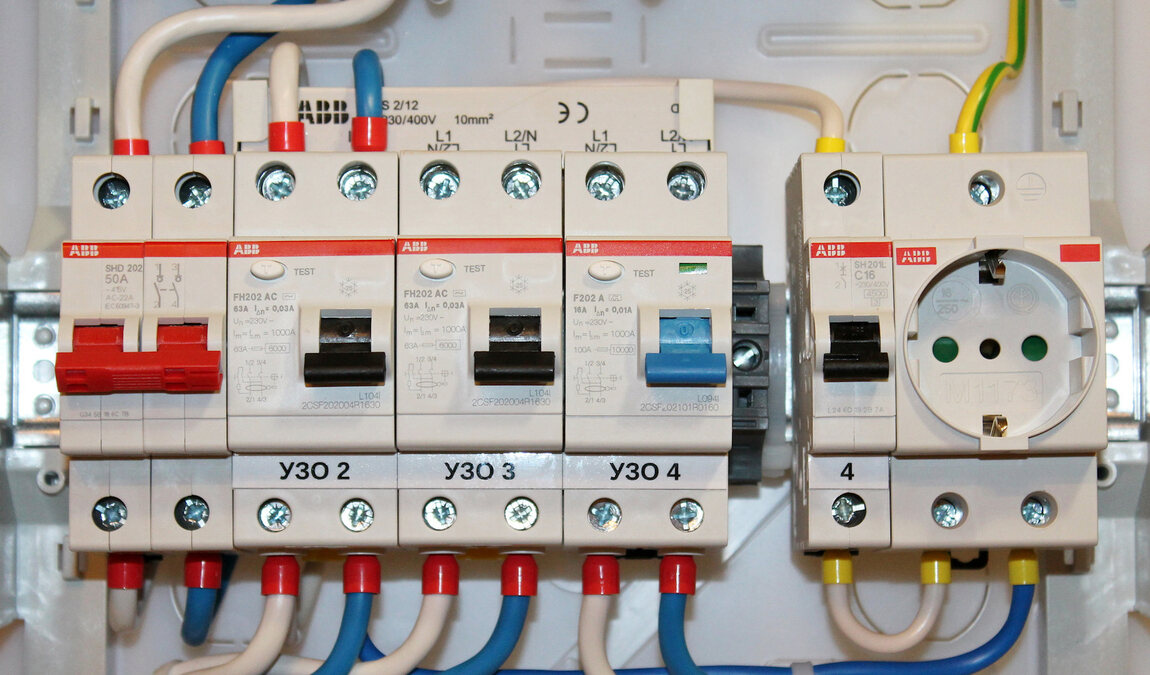

Двухполюсный автомат разрывает оба проводника — фазу и ноль — одновременно, одним механизмом. Оба полюса жёстко связаны: при срабатывании защиты или ручном отключении цепь разрывается сразу с двух сторон.
Когда двухполюсный автомат обязателен
- Вводной автомат в квартире (после счётчика). ПУЭ требует, чтобы вводное устройство отключало оба проводника — фазу и ноль. Только двухполюсник обеспечивает полное обесточивание квартиры при ремонте или аварии.
- Двухпроводная сеть (старый фонд). В домах без PE-проводника нулевой провод выполняет функцию совмещённого нуля (PEN). Разрывать такую цепь нужно с обеих сторон — иначе при случайном перепутывании фазы и нуля оборудование окажется под напряжением даже при выключенном автомате.
- Мощные однофазные потребители с отдельным нулём: водонагреватель, кондиционер, варочная панель, стиральная машина. Для полного обесточивания при техобслуживании или неисправности требуется разрыв обоих проводников.
- Линии, где нулевой провод может оказаться под потенциалом. Например, при обрыве PEN-проводника на вводе в дом на нулевой шине появляется фазное напряжение. Двухполюсник защищает от поражения током при работах в щите.
- Генераторные и инверторные системы. При переключении на резервное питание важно полностью отделить нагрузку от основной сети с обеих сторон.
Когда достаточно однополюсного
- Групповые линии освещения и розеток в современной трёхпроводной сети (TN-S или TN-C-S), где PE-проводник выделен отдельно.
- Любые отходящие линии в щите, где вводной двухполюсник уже обеспечивает полное отключение всей квартиры или помещения.
Почему нельзя заменить двухполюсник двумя однополюсными
Это прямо запрещено ПУЭ (п. 3.1.18). Два однополюсных автомата не являются заменой двухполюсного по нескольким причинам:
- Нет синхронного отключения. Автоматы срабатывают независимо. При коротком замыкании один может отключиться раньше другого — цепь остаётся частично под напряжением.
- Запрет на автомат в нейтрали. Устанавливать однополюсный автомат только на нулевой провод категорически нельзя: при его срабатывании фаза остаётся подключённой, а нулевой провод разорван — крайне опасная ситуация.
- Двойной расход места в щите при том же функционале — и без гарантии одновременного отключения.
Практическое правило
Если нужно полностью обесточить линию или всю квартиру — ставьте двухполюсник. Если линия защищена вводным двухполюсным автоматом и сеть трёхпроводная — достаточно однополюсного.
Двухполюсный автомат стоит дороже и занимает два места в DIN-рейке, но там, где он нужен, — это не опция, а требование безопасности и норм ПУЭ. Не экономьте на вводной защите.
