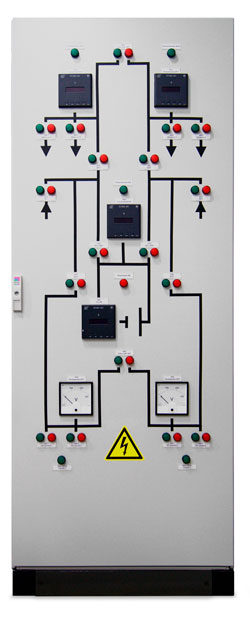

Щит постоянного тока ЩПТ

[{"MIGX_id":"1","tovar-img":"assets/app/img/catalog/dsc07399_1-2.jpg"},{"MIGX_id":"2","tovar-img":"assets/app/img/catalog/dsc07400_wpt-2.jpg"}]

Щиты постоянного тока (ЩПТ) предназначены для обеспечения бесперебойным электропитанием потребеителей постоянного тока (устройств релейной защиты и автоматики, микропроцессорных терминалов защит, приводов высоковольтных выключателей и т. д.) во всех режимах работы системы собственных нужд станций и подстанций от аккумуляторных батарей (АБ) или зарядно-выпрямительных систем (ЗВУ).

Функции ЩПТ

  • ввода электроэнергии от АБ и выпрямительных устройств с необходимым уровнем напряжения и мощности;
  • распределение электроэнергии между потребителями;
  • бесперебойное питание цепей аварийного освещения;
  • селективную защиту вводов и отходящих линий от токов перегрузки и короткого замыкания;
  • дублирование системы питания и распределения электроэнергии с секционированием cборных шин;
  • непрерывный автоматический контроль напряжения на сборных шинах ЩПТ с формированием сигнала об отклонении напряжения от нормируемого значения;
  • непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно земли с формированием сигнала о снижении сопротивления изоляции ниже допустимого уровня;
  • непрерывный контроль положения автоматических выключателей и автоматическое формирование сигнала об аварийном отключении выключателей;
  • формирование обобщенного аварийного сигнала;
  • измерение основных параметров АБ аналоговыми измерительными приборами;
  • местная и дистанционная сигнализации;
  • прерыватель питания для организации шины «мигающего света»;
  • напряжения на сборных шинах;
  • измерение сопротивления изоляции сети постоянноготока;
  • возможность передачи информации о состоянии каждого щита постоянного тока и выпрямительных устройств АСУ ТП.

Опции

Применение «хвостовых» элементов АБ для питания мощных и удаленных нагрузок повышенным напряжением, например для питания электромагнитных приводов высоковольтных выключателей. Питание сети постоянного тока в этом случае осуществляется от двухканальных ЗВУ. Снижение и стабилизация напряжения на шинах управления путем включения силовых диодов. При снижении напряжения на ШУ ниже допустимого уровня диоды шунтируются контактором.

Области использования

Серверные и рабочие станции, телекоммуникации и связь, частные дома и танхаусы, ЦОДы и Дата банки, больницы, объекты социальной инфраструктуры, подстанции, промышленные предприятия.

Наименование Значение
Номинальное напряжение сборных шин, В 110, 220
Номинальный ток сборных шин, А 50, 63, 80, 100, 125, 160, 250, 400, 630, 800, 1250
Количество секций шин до 6
Ток электродинамической стойкости сборных шин, кА до 25
Ток термической стойкости сборных шин, кА до 20
Тип защитных аппаратов предохранители/автоматические выключатели
Кабельные присоединения снизу шкафа
Способ обслуживания односторонний/двухсторонний
Климатическое исполнение шкафов по ГОСТ 15150 УХЛ4
Степень защиты по ГОСТ 14254-80 до IР 54
Габаритные размеры ВхШхГ, мм по требованию Заказчика
Рабочая температура +1 - +40 °C
Средний срок службы 30 лет

Оборудование согласно ТУ 191000799.001-2014

Сертификат соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» №TC RU C-BY.АЖ22.B.01559

Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств» № RU Д-BY.АД71.B.
